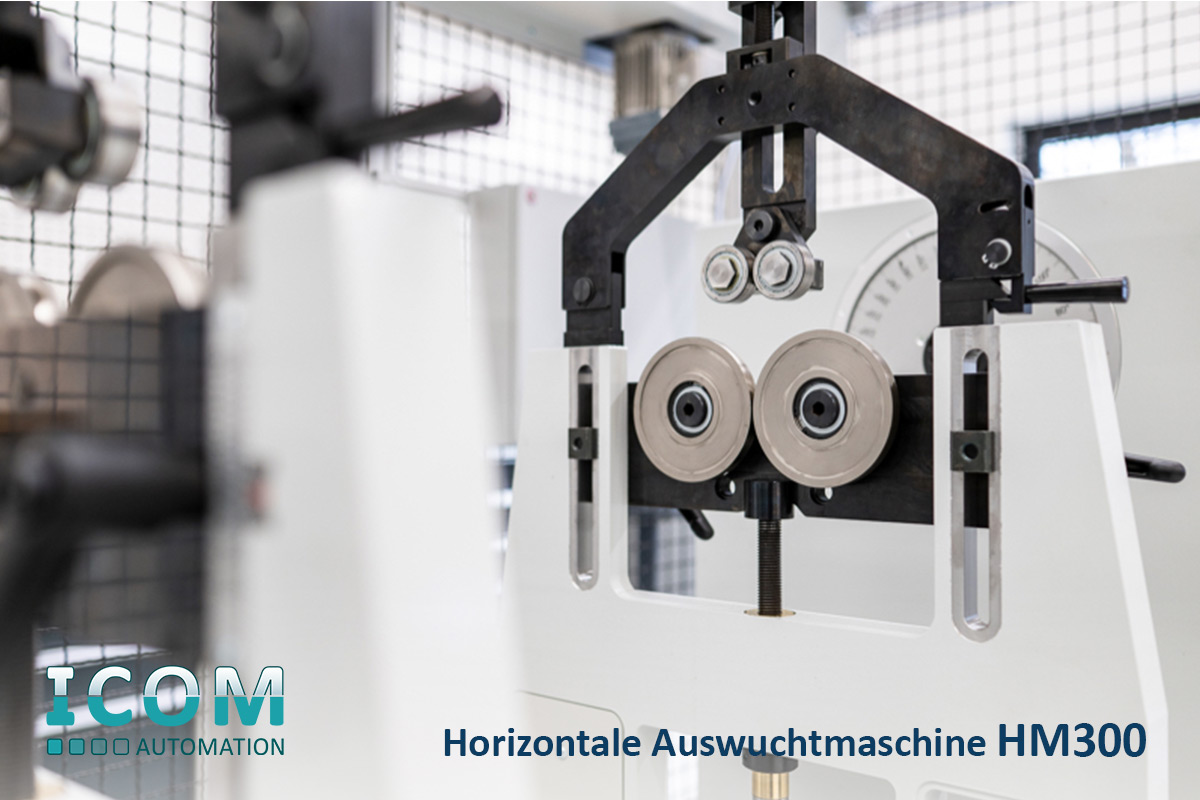

Horizontale Auswuchtmaschinen
Unsere horizontalen Auswuchtmaschinen ermöglichen das Auswuchten von Einzelteilen und vormontierten Baugruppen in höchster Präzision bis 0,01 gmm. Sämtliche Baugruppen der Maschinen sind individuell konfigurierbar, um optimal der jeweiligen Wuchtaufgabenstellung gerecht zu werden. Optional sind unsere Maschinen um geeignete Werkzeuge bzw. Vorrichtungen zum manuellen Unwuchtausgleich erweiterbar.
In Verbindung mit unserer Bediensoftware AwuCom und unserer Messelektronik AwuControl
bieten wir ein leistungsstarkes Gesamtkonzept.
Gerne unterstützen Sie unsere Ingenieure bei Fragen, Konzeption und Projektierung
Ihrer individuellen Auswuchtanlage.
Vorzüge
- Hochpräzise Unwuchtmessung
- Werkzeugloses Rüsten und softwareseitiger Rüsthilfe
- Ergonomische Anordnung der Baugruppen
- Anbindung an vorhandene MES- oder ERP-Systeme problemlos umsetzbar
- Stufenlos regelbarer Drehzahlbereich
Individuell konfigurierbare Funktionsgruppen:
- Antriebsart: Riemenantrieb, Gelenkwelle, Eigenantrieb, Druckluftantrieb
- Riemenantrieb: V-Antrieb, Umschlingend, Tangential
- Gelenkwellenantrieb: direkt, vorgelagertes Getriebe
- Rotorlagerung: Tragrollen, Prismenlager, Sonderaufbauten
- Maschinenschutz: manuelle Bedienung oder automatisch verfahrbar
- Bedienkonzepte: Standardausführung über Taster und Tastatur, optional mit Touchdisplay
Optional:
- Vorrichtungen für den Unwuchtausgleich – Bohren, Stanzen, Fräsen uvm.
- Positionierfunktion: automatische Ausrichtung des Rotors zur Ausgleichsposition
- Zusätzliche Funktionen wie Planlauf- oder Rundlaufprüfung, Code-Scanner, Linienlaser uvm.
Anwendungsbereich: Unsere Horizontalen Auswuchtmaschinen sind bestens geeignet für alle Werkstücke mit eigenen Wellenzapfen, wie z.B. Maschinenspindeln, Motorläufer, Antriebswellen, Schraubenkompressoren uvm. Rotoren ohne Wellenzapfen, wie Lüfter und Ventilatoren können über Hilfswellen ebenfalls auf horizontale Maschinen gelagert und auf ihre Unwucht überprüft werden.

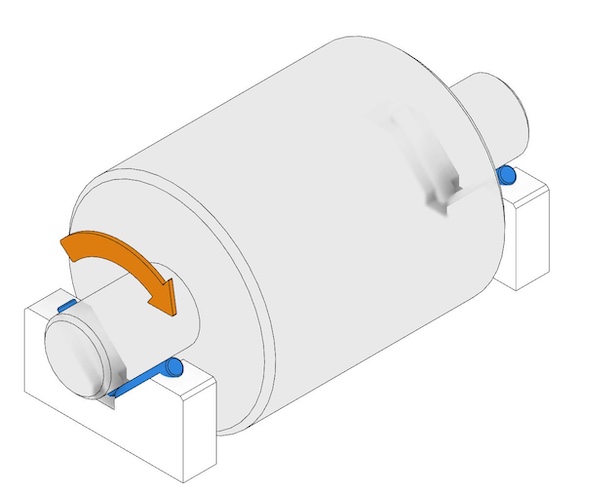

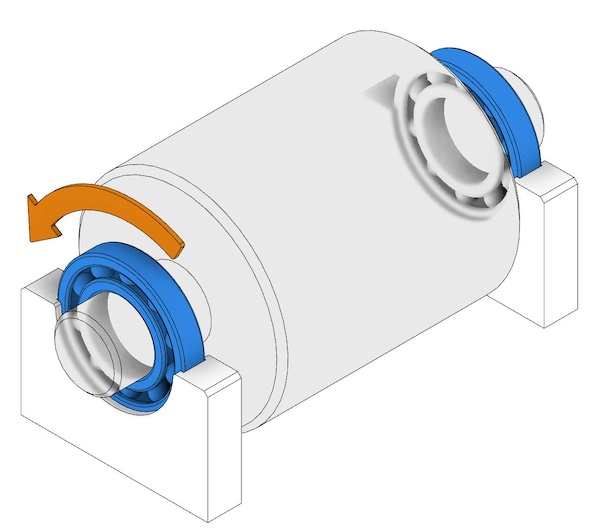

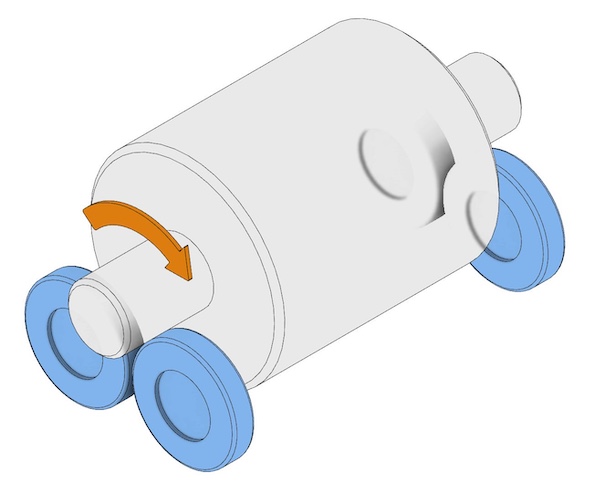

Prinzipvarianten der Rotorlagerung mit Skizzen

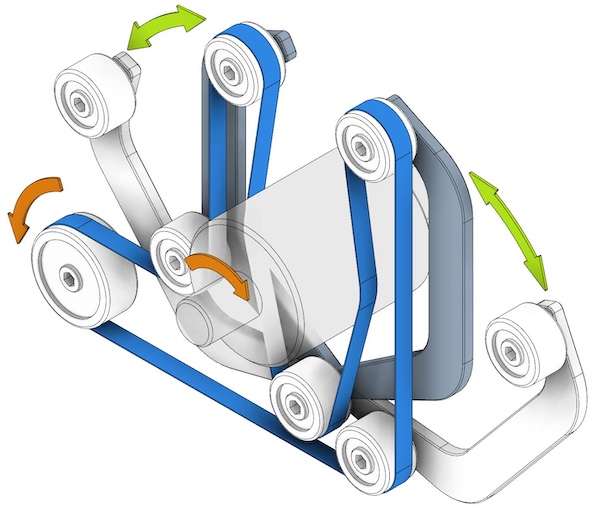

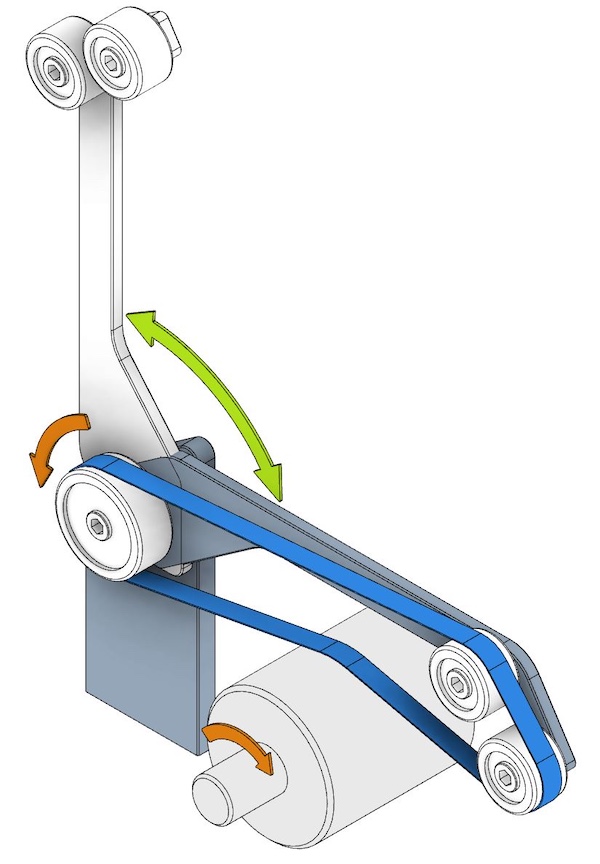

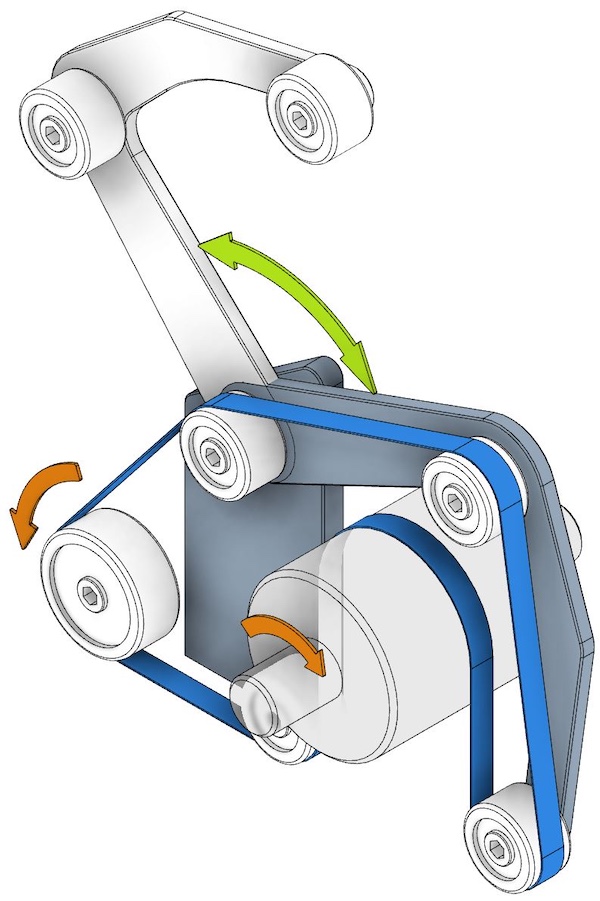

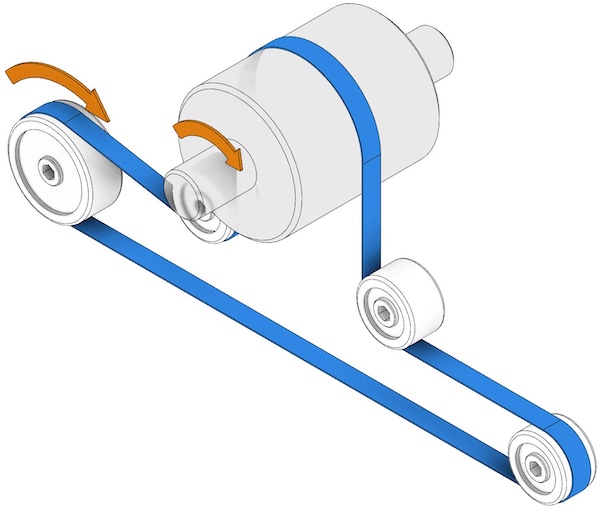

Prinzipvarianten des Rotorantrieb über Riemen
