Auswuchtautomaten
Der Funktionsumfang unserer modernen Auswuchtautomaten orientiert sich an den Anforderungen unserer Geschäftspartner und umfasst ein Spektrum vom reinen Messautomaten, in dem einzig die Unwuchtmessung vollautomatisiert erfolgt, bis hin zu komplexen Lösungen mit vollautomatischem Unwuchtausgleich und Teilehandling. Unsere Automaten sind dabei problemlos in moderne Fertigungslinien integrierbar.
Auswuchtautomaten der Firma ICOM Automation GmbH werden nach Lage der Rotationsachse in horizontale und vertikale Auswuchtmaschinen kategorisiert und zudem nach Gewichtsklassen unterteilt. Die Einteilung der Gewichtsklassen erfolgt dabei analog zu unseren Universellen Auswuchtmaschinen.
Beispiele für Auswuchtautomaten:
Vorzüge
- Hochpräzise Unwuchtmessung
- Werkzeugloses Rüsten und softwareseitiger Rüsthilfe
- Ergonomische Anordnung der Baugruppen
- Taktzeitoptimierte Prozessfolge
- Anbindung an vorhandene MES- oder ERP Systeme, bzw. werkseitige Netzwerke problemlos umsetzbar
Beispiele automatische Unwuchtmessung:

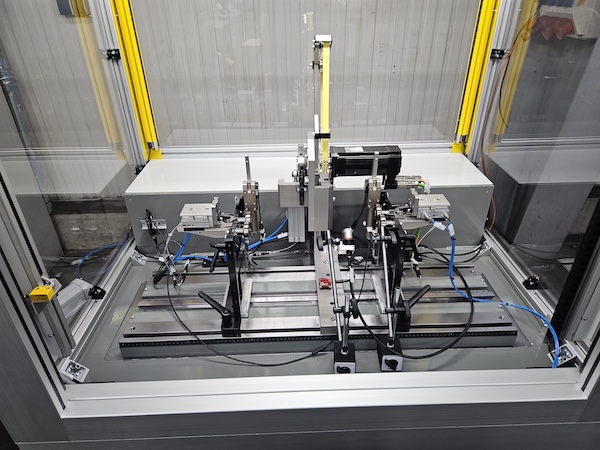

AwuCom Ha 15
- horizontale Auswuchtmaschine für Rotoren bis 15 kg Masse zur Integration in Roboterzelle
- automatische Unwuchtmessung
- integrierte optische Rundlaufprüfung
- automatisch verfahrbarer Maschinenschutz

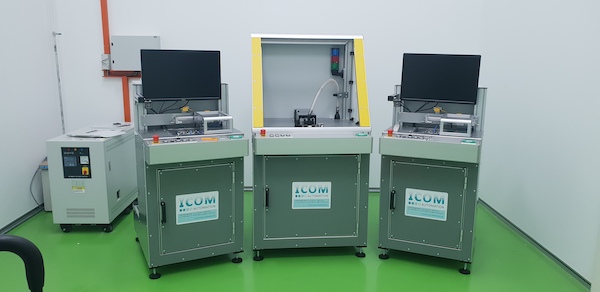

AwuCom VM 0.5
- vertikale Auswuchtmaschine für Rotoren bis 0,5 kg Masse
- automatische Unwuchtmessung
- geregelter Antrieb über Druckluftdüsen
- Rotorlagerung auf Luftlagerdorn
- DMC Kamera
- automatisch verfahrbarer Maschinenschutz
Beispiele automatische Unwuchtmessung mit Unwuchtausgleich:

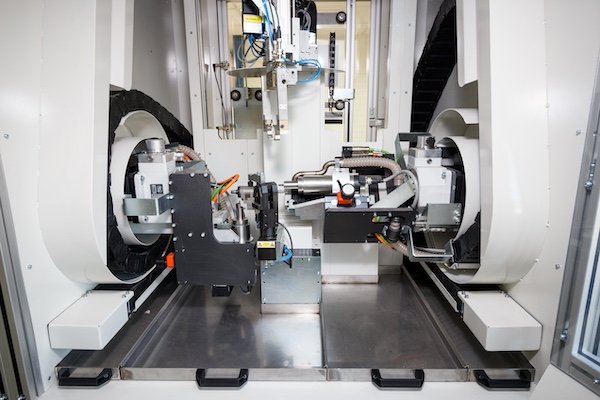

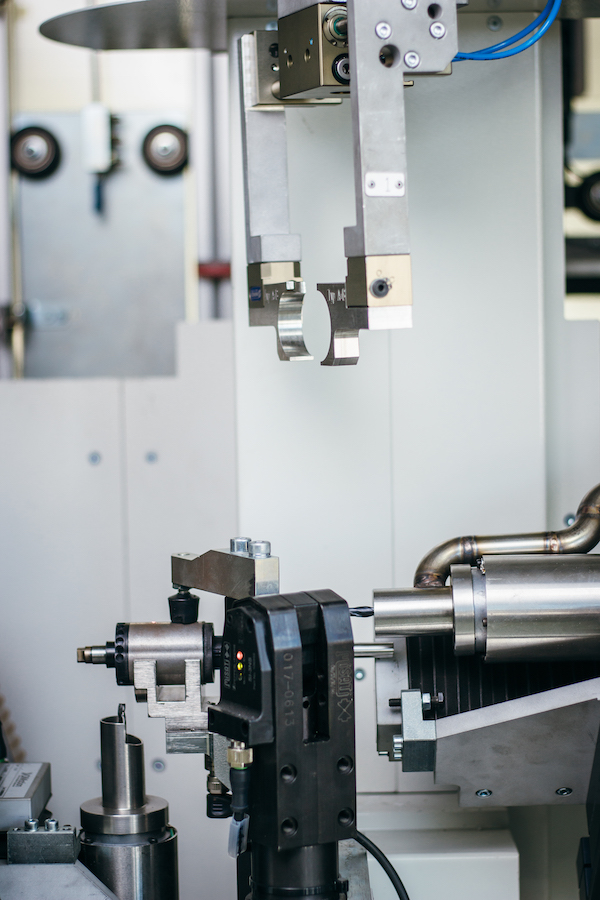

AwuCom HA 3
- horizontaler Auswuchtautomat für Rotoren bis 3 kg
- internes Rotorhandling zwischen Messbereich und Bearbeitungsbereich
- Unwuchtausgleich in 2 Ebenen über radiales und axiales Bohren
- Bohrtiefengenauigkeit 0,05mm
- Spanabsaugsystem
AwuCom HA 30
- horizontaler Auswuchtautomat für Rotoren bis 15 kg
- Unwuchtausgleich über axiales Bohren in 2 Ebenen
- Pneumatischer Bohrvorschub, Bohrtiefengenauigkeit 0,1 mm
- Spanabsaugsystem

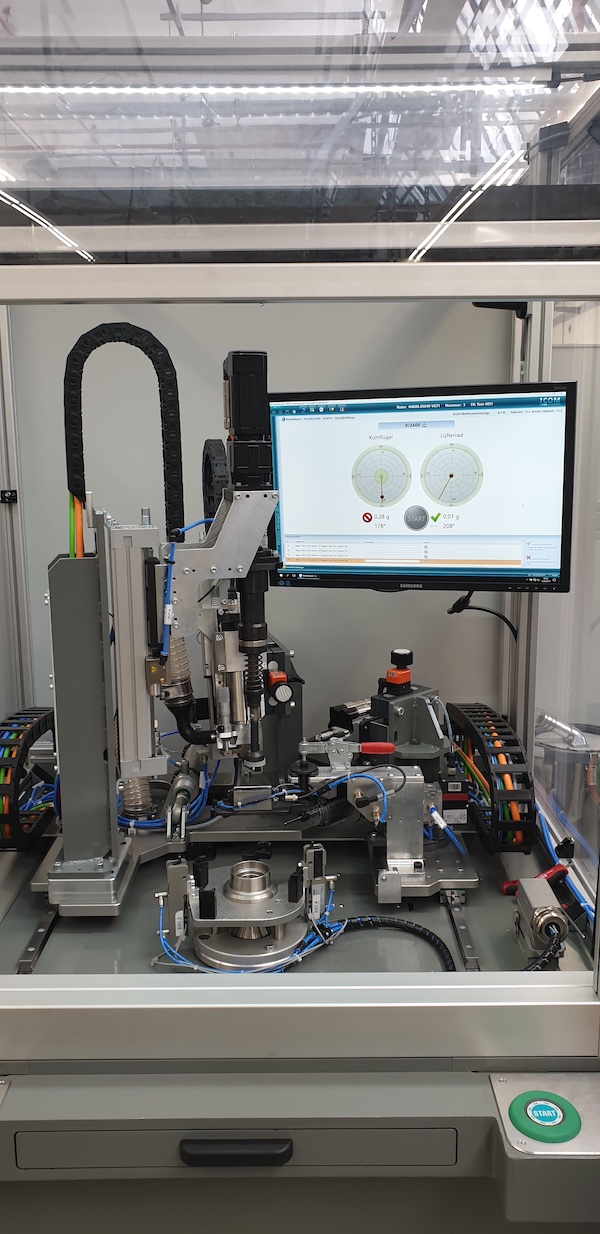

AwuCom VA 1
- vertikaler Auswuchtautomat für Rotoren bis 1 kg
- Unwuchtausgleich über axiales und radiales fräsen in 2 Ebenen
- Druckluftantrieb
- Spanabsaugsystem
- Taktzeit: 30 Sekunden (1 x Urunwuchtmessung; Unwuchtausgleich in 2 Ebenen; 1 x Kontrollmessung)
Phasen eines automatisierten Auswuchtprozess.
Automatisierte Auswuchtlösungen folgen einem klar strukturierten Ablauf, der höchste Präzision und Prozesssicherheit gewährleistet. In vier Schritten wird aus einem unausgewuchteten Bauteil ein einbaufertiges Präzisionsteil.
Werkstückaufnahme / Positionierung
Automatisierte Zuführung und präzise Ausrichtung des Werkstücks in der Auswuchtstation.
Unwuchtmessung
Erfassung der Unwucht und Analyse des Unwuchtbetrags und der Winkellage.
Korrektur der Unwucht
Automatisierte Bearbeitung (z. B. Bohren, Fräsen ) basierend auf der Messung.
Nachmessung / Qualitätssicherung
Kontrolle der Restunwucht, Dokumentation der Ergebnisse und Übergabe an den nächsten Prozessschritt.
Auszug realisierter Projekte
- vertikaler Auswuchtautomat für Rotoren bis 1 kg
- Unwuchtausgleich über axiales und radiales fräsen in 2 Ebenen
- Druckluftantrieb
- Spanabsaugsystem
- Taktzeit: 30 Sekunden (1 x Urunwuchtmessung; Unwuchtausgleich in 2 Ebenen; 1 x Kontrollmessung)
- vertikaler Auswuchtautomat für Rotoren bis 1 kg
- Unwuchtausgleich über axiales und radiales fräsen in 2 Ebenen
- Druckluftantrieb
- Spanabsaugsystem
- Taktzeit: 30 Sekunden (1 x Urunwuchtmessung; Unwuchtausgleich in 2 Ebenen; 1 x Kontrollmessung)
- vertikaler Auswuchtautomat für Rotoren bis 1 kg
- Unwuchtausgleich über axiales und radiales fräsen in 2 Ebenen
- Druckluftantrieb
- Spanabsaugsystem
- Taktzeit: 30 Sekunden (1 x Urunwuchtmessung; Unwuchtausgleich in 2 Ebenen; 1 x Kontrollmessung)
- vertikaler Auswuchtautomat für Rotoren bis 1 kg
- Unwuchtausgleich über axiales und radiales fräsen in 2 Ebenen
- Druckluftantrieb
- Spanabsaugsystem
- Taktzeit: 30 Sekunden (1 x Urunwuchtmessung; Unwuchtausgleich in 2 Ebenen; 1 x Kontrollmessung)
- vertikaler Auswuchtautomat für Rotoren bis 1 kg
- Unwuchtausgleich über axiales und radiales fräsen in 2 Ebenen
- Druckluftantrieb
- Spanabsaugsystem
- Taktzeit: 30 Sekunden (1 x Urunwuchtmessung; Unwuchtausgleich in 2 Ebenen; 1 x Kontrollmessung)
Unsere Leistungen
Individuelle Lösungen für Ihre Anforderungen – von der Beratung bis zur Serienreife.
Beratung & Studien
Technische Beratung, Anforderungsanalysen und Machbarkeitsstudien für Ihre Projekte.
Planung, Entwicklung & Herstellung
Projektierung und Realisierung von hochpräzisen Auswuchtanlagen – elektrisch, mechanisch, softwaretechnisch
Modernisierung
Mechanische und Elektrische Modernisierung bestehender Auswuchtmaschinen.
Lohnwuchten
Präzises Auswuchten Ihrer Bauteile im ICOM-Technikum – ideal für Muster und Kleinserien.
Softwareentwicklung
Indivuelle Lösungen und Anpassungen unserer Auswuchtsoftware AwuCom.
Service, Schulungen & Support
Wartung, Instandhaltung, Ersatzteile und praxisnahe Schulungen – damit Ihre Anlagen dauerhaft effizient und sicher laufen.
Forschung & Entwicklung
Innovative Technologien für die Auswuchttechnik von morgen – gemeinsam mit Forschungspartnern und Kunden entwickelt.
